测试项目介绍
交流充电口：充电电压、充电电流、充电功率
直流充电口：电压 、电流、功率、充电反接功能。
直流放电口：输出电压 、输出电流、电压纹波、短路、过流。
交流输出口：各电压点采集 、电流、功率、频率、PF、过载、短路、波形
普通USB口：输出电压、输出电流、电压纹波、短路、过流。
车充输出口：输出电压、输出电流、电压纹波、短路、过流。
QC USB口：输出电压(满足QC协议)、输出电流、电压纹波、短路、过流
TYPE-C口：输出电压(快充协议)、输出电流、电压纹波、短路、过流。

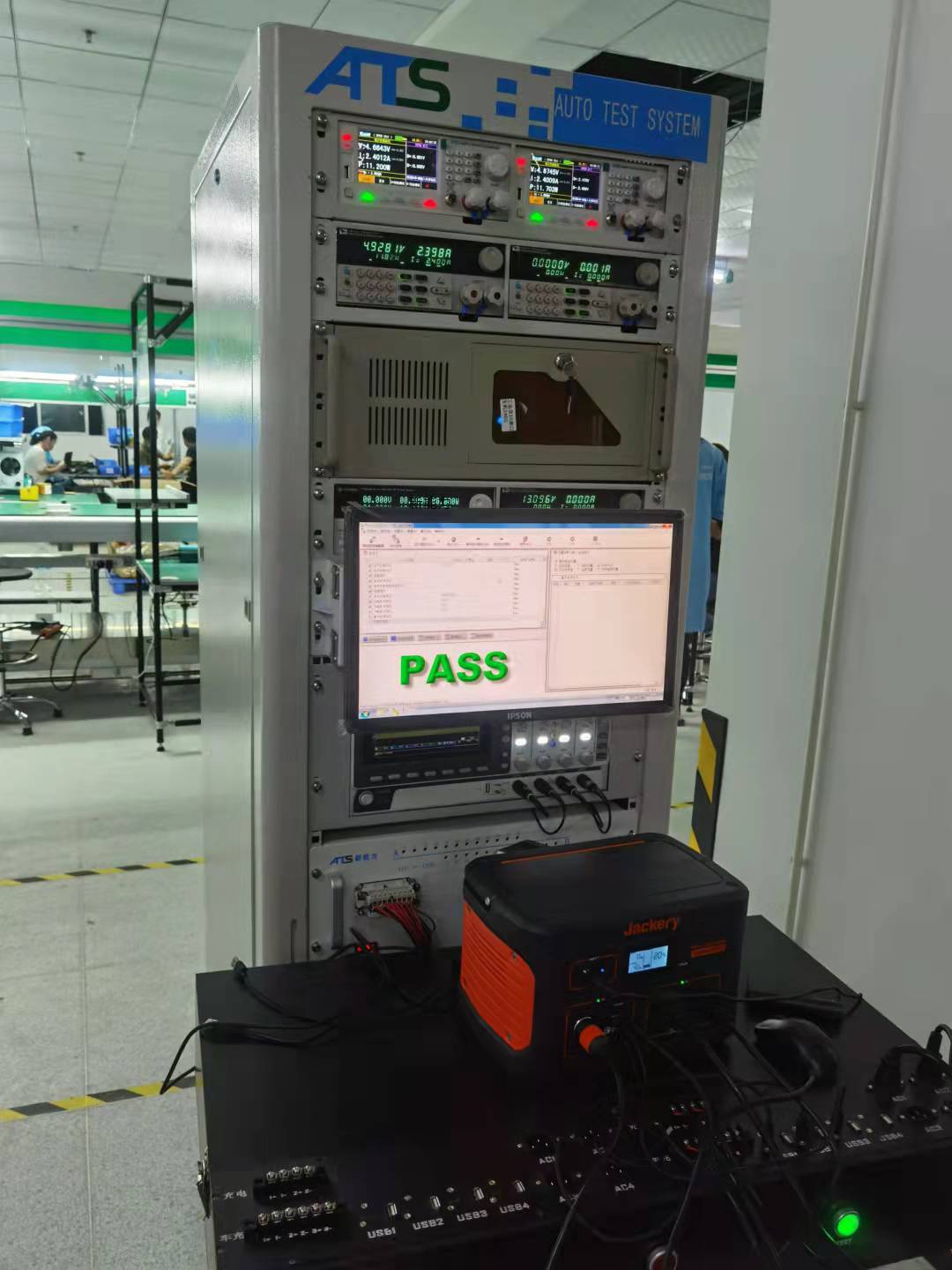

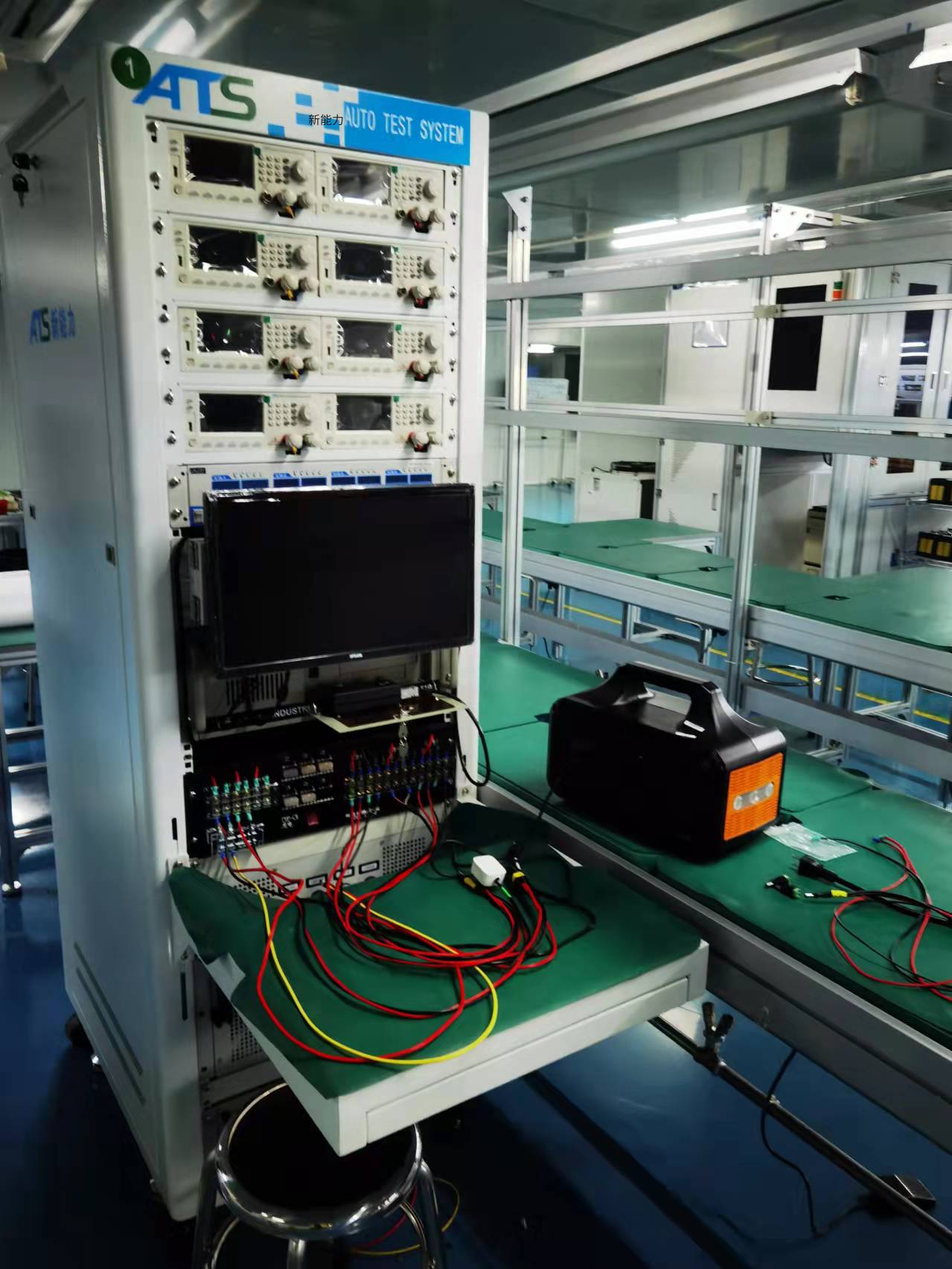

户外储能电源综合测试系统
ATC2000N-SRX
一、ATS ATE 电源自动测试系统软件介绍:

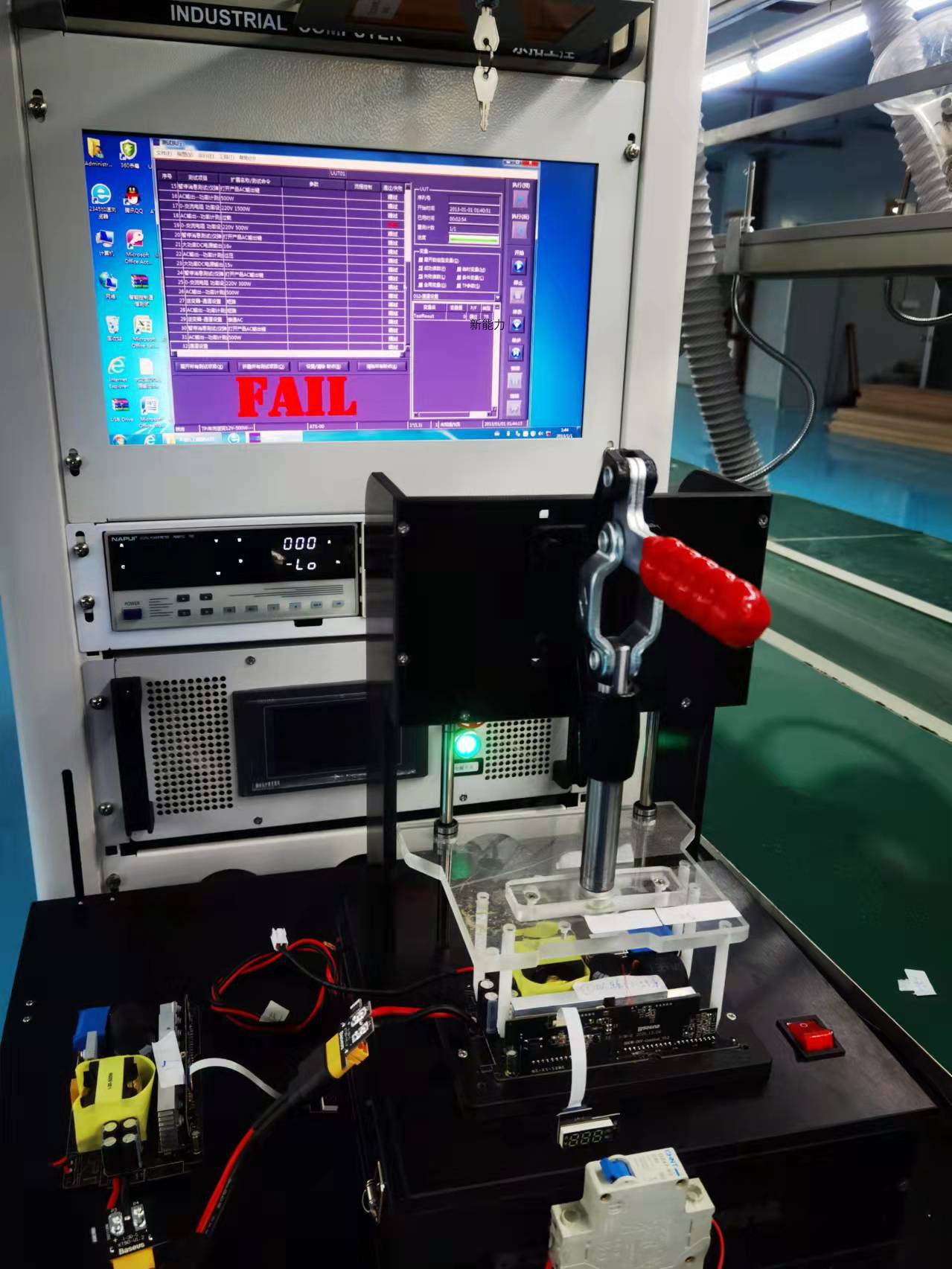

本系统提供测试项目的编辑/调试/管理、测试程序的编辑/调试/管理、测试设备的管理和配置、测试结果的导出、测试运行界面等功能。下图为ATE软件测试运行时的界面显示供参考：
主要特色：
·开放性架构软件平台
-支援含有GPIB/RS-232或RS-485
-测试项目编辑功能
-测试程序编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-在线仪控功能
-用户权力设定
-测试项目/程序控管功能
-人员进出系统记录
-主从式控制模式(Master / Slave Control Mode)
-可一次测试多颗单组输出的电源供应器
-支援Bar Code Reader
测试命令编辑，帮助改善测试速度
· 具有给任何电源供应器测试应用的测试项目编辑能力
· 广泛的模块化硬件以提供高准确及重复量测
· 经由系统默认测试项目，可提高测试生产率
· 最佳成本效益比
· 根据用户需求可扩增硬件
· 图形化接口(Windows 7以上的作业环境)

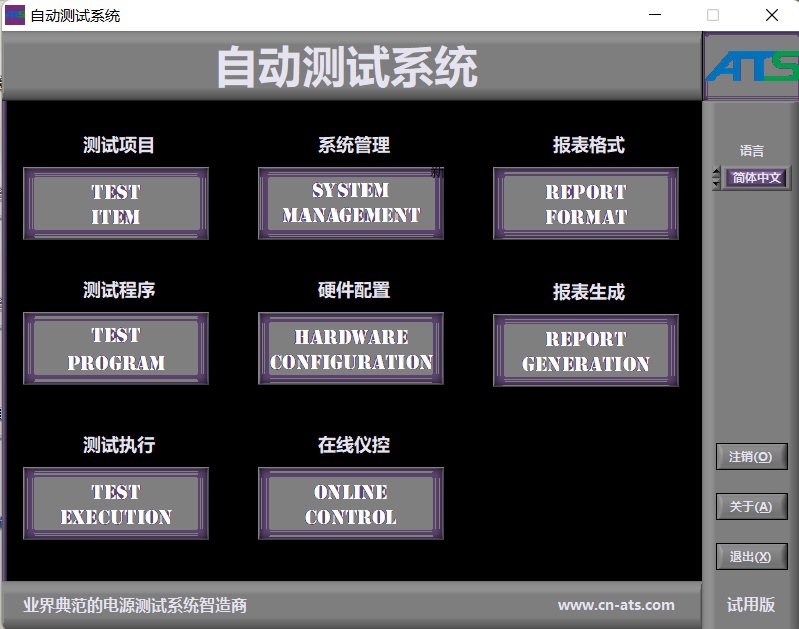

该软件共有七大模块组成：
测试程序
测试项目
执行测试
管理
硬件配置
线上仪控
报表生成
ATC2000 电源供应器自动测试系统配备一系列标准测试项目，可满足了大部份工业标准电源供应器的测试。有别于传统自动测试设备软件，用户不需要有程序语言背景，只需要在2000现有的测试项目上定义测试条件及测试规格。综合测试项目涵盖了七类电源供应器测试要求，输出效能(OUTPUT PERFORMANCES) 检测待测物的一般性能，输入特性(INPUT CHARACTERISTICS)检测电源供应器的输入参数，稳定度测试(REGULATION)检测待测物在输入电源和负载变化时的稳定性，时序及瞬时特性(TIMING AND TRANSIENT)测量开/关机时的瞬时状态及各事件的时间，保护测试(PROTECTION TESTS)触发电源供应器的保护电路，特殊测试(SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了测试电源供应器的特殊功能与方法。
测试程序编辑界面： 简单易懂
二、测试设备型号及数量
項次 | : | 儀器名稱 | 備註 | 數量 |
| 備註 |
1 |
| 交流电阻负载 | 电阻段：300W500W1000W1500W2000W3000W（程控可调）。110V220V两个电压段，每50W一个档位。 | 1 |
| 品牌：ATS |
| AC口切换盒 | AC1与AC2与AC3与AC4的输出切换 | 1 |
| 品牌：ATS |
2 |
| 电子负载（快充150W）-1 | 150W电子负载（CC,CV,CR,CP）,具有QC2.0,3.0,4.0,PD2.0,3.0协议模式 | 4 |
| 品牌：ATS |
3 |
| 直流电源 | 60V15A900W直流电源-用于输入充电用 | 1 |
| 品牌：IVTECH |
4 |
| 功率表 | 交流数字功率计PM8600（含THD功能）0-600V(0-20A) | 1 |
| 品牌：纳普 |
5 |
| 电子负载(普通150W)-2 | 150W(150V30A)电子负载（CC,CV,CR,CP） | 4 |
| 品牌：ATS |
6 |
| 电子负载(普通300W)-3 | 300W(150V30A)电子负载（CC,CV,CR,CP） | 2 |
| 品牌：ATS |
7 |
| 电子负载-1800W | 1800W(150V240A)电子负载CC,CV,CR,CP） | 1 |
| 品牌：ATS |
8 |
| 示波器 | 100MHZ,2CH | 1 |
| 品牌：固纬 |
9 |
| AC变频电源 | 3000VA(0-300V,45-63HZ) | 1 |
| 品牌：ATS |
10 |
| 软件 | 测试软件 | 1 |
| 品牌：ATS |
11 |
| 电脑 | 研拓IPC-810E | 1 |
| 品牌：研拓 |
12 |
| 显示器 | 华硕19“宽屏显示器 | 1 |
| 品牌：IPSON |
13 |
| 扫描枪 | 二级码扫描枪 | 1 |
| 品牌：霍尼韦尔 |
14 |
| 机柜 | ATS标准机柜 | 1 |
| 品牌：ATS |
15 |
| 整机线材 | 仪器间连接线 | 1 |
| 品牌：ATS |
16 |
| 测试治具 | 用于放置产品，及输入输出接入。 | 1 |
| 品牌：ATS |
17 |
| 组装调试 | 整机组装调试 | 1 |
|
|
该配置可以实现：
可测试一台双向储能电源的输入及输出测试。
核心硬件介绍：
1、功率计 ：PM8600 交流功率计+电流互感器
量程：0-600V,0-20A
n 用于测试交流输出口的相关参数，如下：
用功率计读取 电压、 电流值、 功率、THD。
2、电子负载仪
150W,300W,150V30A,具有CC,CV,CR,CP负载模式
用于USB及TYPE-C端CCCV拉载。具有快充协议
A、快充款电子负载：
具有150W,150V30A,具有CC,CV,CR,CP负载模式，同时具有QC,PD快充功能
B、普通款电子负载： ATS SEL931xA(150W300W)
SEL9311A,150W(0-150,0-30A): 用于USB A口无协议输出口拉载及测量。
具有CC,CV,CR,CP四种工作模式。
3、直流电源：
可编程直流电源：
600W系列直流电源具有可编程操作模式，电压、电流稳定，带载能力强，纹波小，适合各种环境工作
规格：60V15A900W,用于DC输入口充电。
n 用于输入充电功能，同时测量输入的电压、电流。
4、交流电阻负载箱
--用于交流输出AC口的功率拉载。采用电阻模块制作，分段分功率程序控制。
功率段：电阻段：300W500W1000W1500W2000W3000W（程控可调）。（可以每50W为档位）
110V220V两个电压段
控制方式：采用RS485软件上位机程序控制。
6、示波器 GDS1102r
带宽：100MHZ, 2CH . 用于显示AC输出波形。
7、测试治具
储能电源的所有接线（含所有AC与DC、车充头）均有人工插拔及上下机。
8、交流变频电源 3000VA(0-300VAC)
--用于储能电源的交流充电。
9、电子负载1800W(0-150V,0-240A)
--用于储能的输出DC拉载（AC输入、DC输出拉载）
三、测试项目介绍
交流充电口：充电电压、充电电流、充电功率
直流充电口：电压 、电流、功率、充电反接功能。
直流放电口：输出电压 、输出电流、电压纹波、短路、过流。
交流输出口：各电压点采集 、电流、功率、频率、PF、过载、短路、波形
普通USB口：输出电压、输出电流、电压纹波、短路、过流。
车充输出口：输出电压、输出电流、电压纹波、短路、过流。
QC USB口：输出电压(满足QC协议)、输出电流、电压纹波、短路、过流
TYPE-C口：输出电压(快充协议)、输出电流、电压纹波、短路、过流。
四、售后服务
免费保修一年，24小时内故障响应！
五、ATS带给企业的优势
1.能有效地解决电源产品的功能测试，有效的排除了手工测试产生错误的可能性！
2.能将测试数据完整地形成电子表格，永久存档以便追溯。
3.有效地降低测试成本，为客户赢取更多订单！
销售联络方式：13377782881 许先生

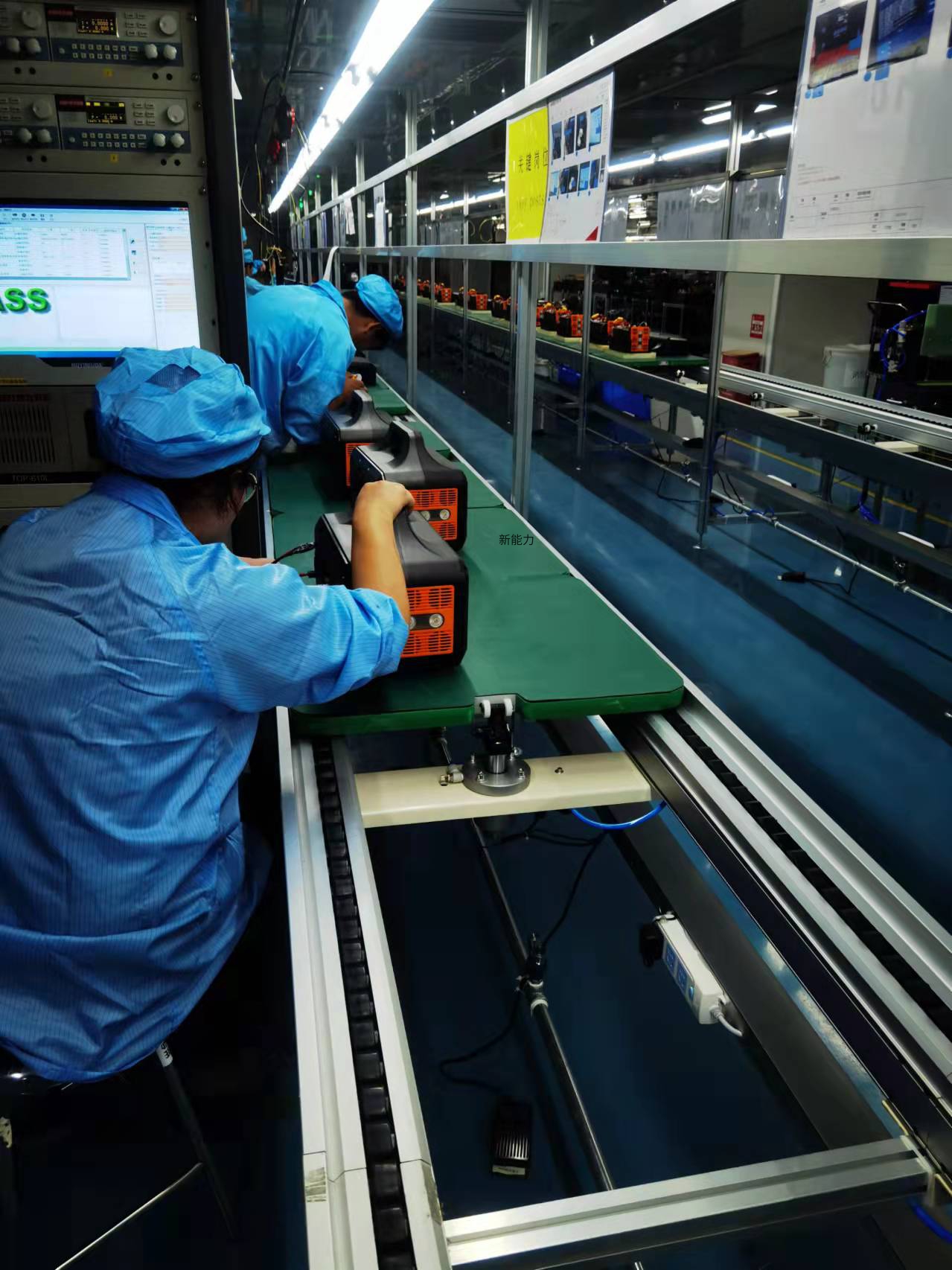

六、 部分客户案例
