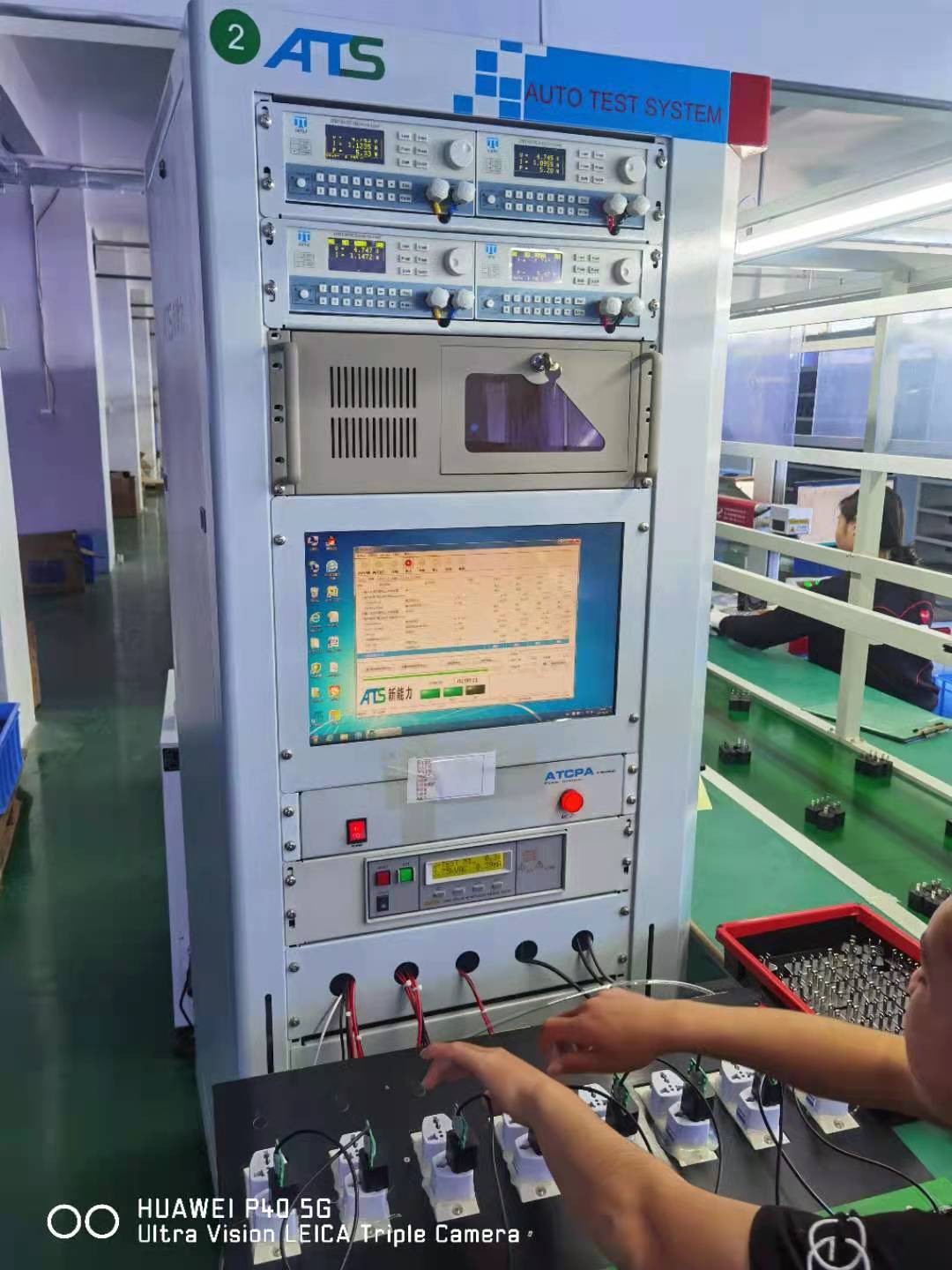

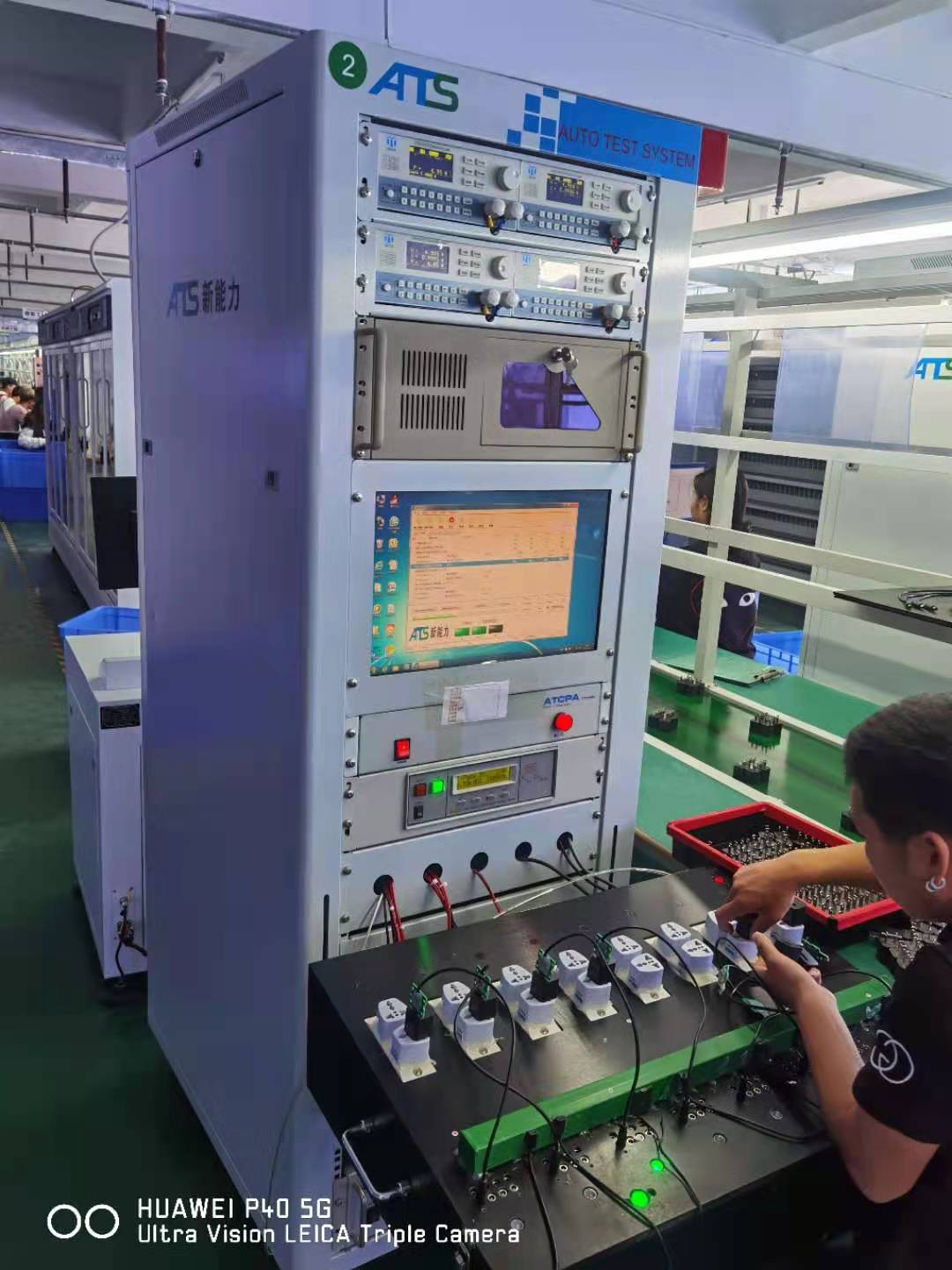

电源适配器测试系统  技术方案

功能简要:
1,配4台150W单通道电子负载,共计4路负载.
2.配1台四通道功率计、一台变频电源
3,支持4台电源同时测试,左右切换工作.
4.测试项目:输入电压输入电流输入功率输出电压输出电流效率纹波输出短路输出过流效率空载功率测试项目.
ATS ATE 电源自动测试系统软件介绍:

提供测试项目的编辑/调试/管理、测试程序的编辑/调试/管理、测试设备的管理和配置、测试结果的导出、测试运行界面等功能。下图为ATE软件测试运行时的界面显示供参考：


主要特色：
• 开放性架构软件平台
-支援含有GPIB/RS-232或RS-485
-测试项目编辑功能
-测试程序编辑功能
-测试报告编辑功能
-统计分析报表编辑功能
-在线仪控功能
-用户权力设定
-测试项目/程序控管功能
-人员进出系统记录
-主从式控制模式(Master / Slave Control Mode)
-可一次测试多颗单组输出的电源供应器
-支援Bar Code Reader
测试命令编辑，帮助改善测试速度
• 具有给任何电源供应器测试应用的测试项目编辑能力
• 广泛的模块化硬件以提供高准确及重复量测
• 经由系统默认测试项目，可提高测试生产率
• 最佳成本效益比
• 根据用户需求可扩增硬件
• 图形化接口(Windows 98/NT/2000以上的作业环境)


该软件共有七大模块组成：
测试程序
测试项目
执行测试
管理
硬件配置
线上仪控
报表生成
ATC2000 电源供应器自动测试系统配备一系列标准测试项目，可满足了大部份工业标准电源供应器的测试。有别于传统自动测试设备软件，用户不需要有程序语言背景，只需要在2000现有的测试项目上定义测试条件及测试规格。综合测试项目涵盖了七类电源供应器测试要求，输出效能(OUTPUT PERFORMANCES) 检测待测物的一般性能，输入特性(INPUT CHARACTERISTICS)检测电源供应器的输入参数，稳定度测试(REGULATION)检测待测物在输入电源和负载变化时的稳定性，时序及瞬时特性(TIMING AND TRANSIENT)测量开/关机时的瞬时状态及各事件的时间，保护测试(PROTECTION TESTS)触发电源供应器的保护电路，特殊测试(SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了测试电源供应器的特殊功能与方法。

二、硬件介绍（以下硬件由STS公司提供全套）

序号 硬件名称 规格 数量
1 电子负载SEL9311A 150W(0-150V,0-30A) 4
2 ATSPA-4主机 内置四通道功率计 1
3 FIX-Adapter 四通道左右转换控制 1
4 交流电源 1000VA(0-300V) 1
5 工业电脑（显示器） 研拓工业主机 1
6 软件 编辑测试项目 1
7 机柜 1. 8米 19“工业机柜 1
8 配套线材 连接各硬件 1
该配置可以实现：
可测试
       四台单进单出电源（四台被测试电源总功率≤480W)
硬件介绍：
硬件介绍：
1、 电子负载150W(0-150V,0-30A)
--具有CC,CV,CR,CP四种工作模式,另具有纹波测试功能.
--给被测试电源拉载.

• 恒流，恒阻，恒压，恒功率，恒流+恒压，恒阻+恒压六种高速动作模式；
• 过流，过压，过功率，过热，极性反接保护；
• 高亮度，真空，VFD屏，双排，四路同步显示；
• 根据温度变化，无极伺服，智能风扇系统；
• 电路软启动时间设定，可根据设定电压值带载；
• 电池测试，短路测试，强大自动测试功能
• 提供动态测试，上升下降斜率设定；
• 支持外部出发输入，输出；
• 提供外部电流波形监视端子；
• 支持远端电压补偿，多个数据存储；
• 开机自检，软件校正，标准仪器架设计；
• 支持RS232，RS485，USB通讯。
2、ATSPA-4测试主机(内置功率模块)

该主机可以测试项目：输入电压，输入电流，输入功率等项目。

型号：ATCPA2-4  四通道电源测试模块（内置功率等模块）

3、转换控制盒(FIX-Adapter):实现四通道左右转换

  型号：FIXADAP-4
   规格：4通道测试架接入。
  被测电源A/B测试边切换；
   开始测试使能开关量提供；
   测试状态及测试结果指示。

4、APS6001  1000VA(0-300V)交流电源



三、售后服务
免费保修一年，12小时内故障响应！

四、ATS带给企业的优势
1.能有效地解决电源产品的功能测试，有效的排除了手工测试产生错误的可能性！
2.能将测试数据完整地形成电子表格，永久存档以便追溯。
3.有效地降低测试成本，为客户赢取更多订单！
