智能监控型自动老化柜方案

　　  Burin  Test  System

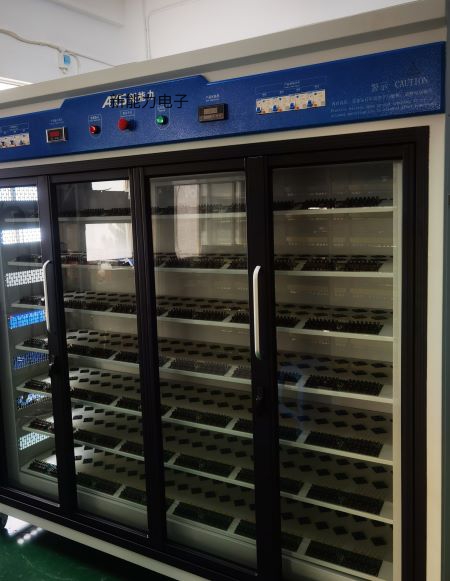

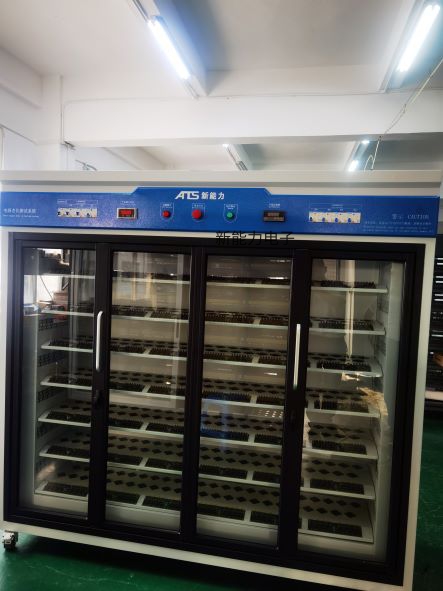

     ATS 192型电源专用老化架主要适用于PD电源适配器、充电器、LED电源等成品作一般性老化测试。其负载主体采用程控式电子负载，保证其稳定度和可调节性。该老化房配备电脑操作监控系统，可由PC机设定其工作的启停，并记录相关数据，作统计分析。

一、老化柜功能：

   1 负载主体：采用ATS-ETC400W-4L系列隔离电子负载。

   2 监控功能：外配PC，用于设置老化技术参数和产品老化过程，监控被测产品输出电压/电流值，自动判定老化良品。

   3 定时功能：老化时间可以任意设置设定时间范围，自动定时功能。

   4 老化数量：老化192PCS。

   5 电压冲击功能：ON/OFF 多段设置时间可任意冲击。

   6 自动保存数据，自动生产报表。

   7  PC智能监控控制温度。

二、  老化柜技术参数：

l  老化柜尺寸： 2060(L)mm*1920（H)mm*810(W)mm                              .

l  老化数量：

采用CB-ETC400W-4L型系列电子负载模块拉载，老化柜分为6层，每层32PCS，共计老化数量为192PCS.

l  老化模式： CC/CV/，

l  输入输出接口：

输入：音线夹

DC接口：

USB A口与TYPE-C等各1个

l  PC监控软体，用于设定和显示老化电流和产品输出电压，并具有输出电压自动检测和判定功能。老化电压电流采用集中设定方式。

l  电子负载模组有OCP,OVP,OPP,OTP（负载保护功能）；

l  满足单个充电器电源最大功率100W老化.

l  整机输入三相五线。

三、 电源柜技术参数

1、电源柜尺寸：600(L)mm*1920（H)mm*810(W)mm

2、输入：交流三相380VAC ,输出： 90V110VAC230VAC264VAC

3、容量：35KVA.

4、电脑+监控软件。

四、老化电子负载技术规格　

1． 电子负载-ETC400W-4L系列介绍：

            老化电子负载CB-ETC400W-4L的主要特点是切换负载灵活方便，运行过程可以无人值守，节省人力，可选多机并联功能，解决大功率多组老化测试需求，负载电流软启动功能，负载全过程不会对被测产品产生任何冲击，带载性能稳定不漂移，主控模组化，最简单方便的操作界面，使用调节便利，恒定电流及电压（选配）负载工作模式，主要功率器件均以美国及日本进口，长寿命可靠性高，以数字方式无级设定负载电流／电压值；超高亮度LED双屏显示设定的电压及电流值，直观简捷，高可靠度OCP,OVP,OPP,OTP（负载保护功能），无故障间隔时间（MTBF）高达100000Hours。

2． 电子负载400W-4L主要技术参数：
